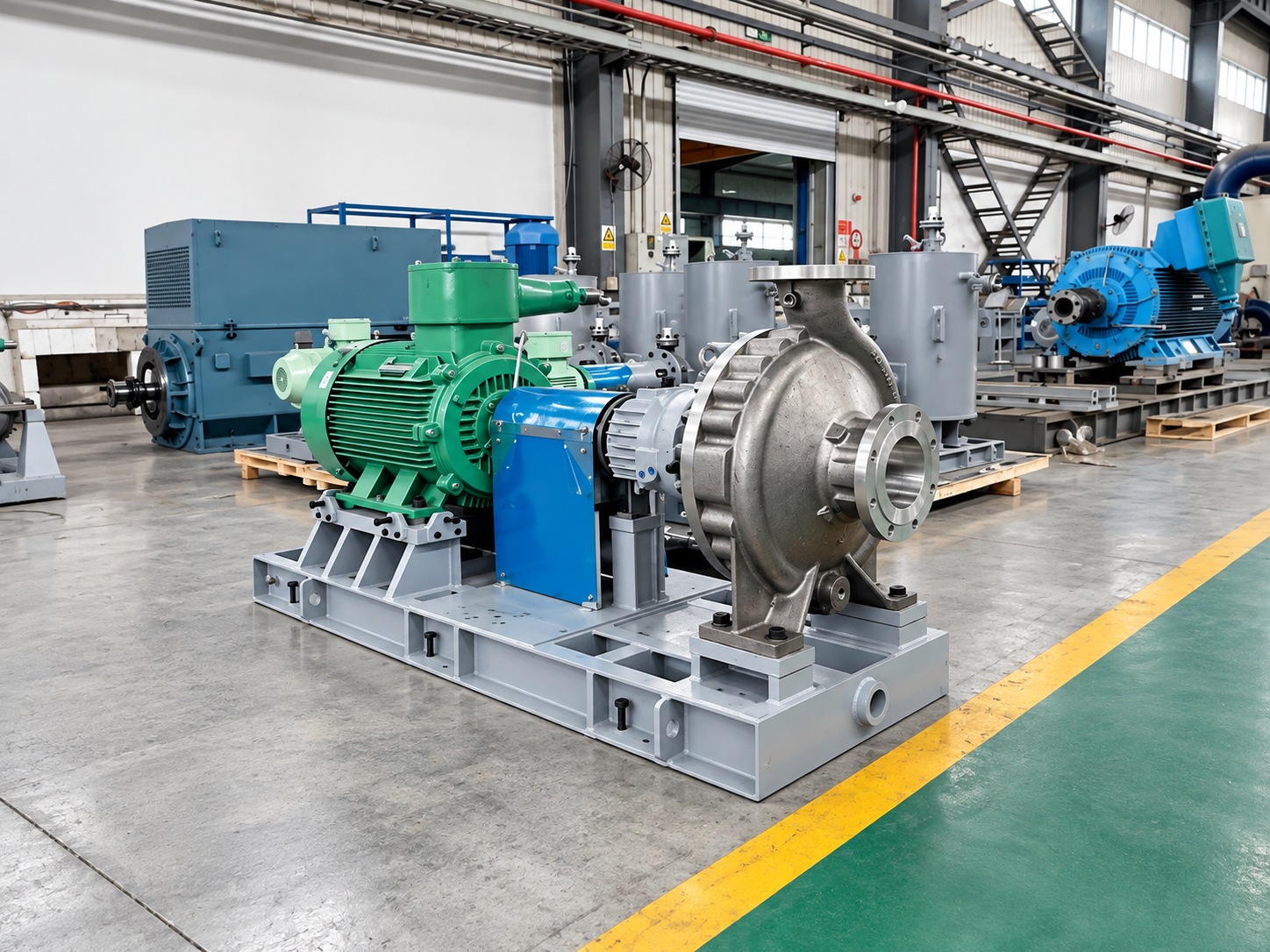

Conjunto de bomba horizontal con motor verde y protector azul del acoplamiento.

EN VOLADIZO / HORIZONTAL DE UNA ETAPA

API 610 OH1 y OH2 Bombas de proceso en voladizo

Time Rolling ofrece bombas horizontales de una etapa en voladizo, con carcasas montadas sobre patas o en el eje central, para aplicaciones de proceso de servicio ligero y medio.

Consulte el rango de funcionamiento ↓

DOS CONFIGURACIONES DE MONTAJE

API 610 OH1 y OH2: diferencia estructural

OH1

Carcasa montada sobre patas

La carcasa se apoya sobre patas situadas por debajo de la línea central del eje. El impulsor queda en voladizo respecto al conjunto de rodamientos en una disposición horizontal de una etapa.

OH2

Carcasa montada en el eje central

La carcasa se apoya en la línea central del eje. Esta disposición permite la expansión térmica de la carcasa alrededor de la línea central del eje y se tiene en cuenta al evaluar servicios de temperatura elevada.

Seleccione la configuración de montaje junto con la temperatura de funcionamiento, las cargas de las tuberías, las limitaciones de instalación y los requisitos de mantenimiento. La configuración final de la bomba se revisa en función del servicio especificado.

CONFIGURACIÓN

Opciones de diseño para el proceso

Pueden considerarse diseños especiales para otras aplicaciones. Las opciones se seleccionan según el líquido y las condiciones de funcionamiento; no se incluyen en todas las configuraciones de bomba.

Impulsores abiertos, de bajo caudal o retraídos
Carcasa antiobstrucción
Camisa de calefacción
Construcción especial para alta presión de aspiración
Diseño autocebante

RANGO DE LA FAMILIA OH1 / OH2

Rango de funcionamiento

Presión: 13.5 MPa máx.
Caudal: ～2600 m³/h
Altura de elevación: ～300 m
Temperatura: 450 °C máx.

Los materiales, los sistemas de sellado, los requisitos de inspección y ensayo, y el cumplimiento de API 610 que se requiera se acuerdan durante la revisión técnica de la bomba seleccionada.

Conjuntos de bombas y detalles

5 fotografías reales

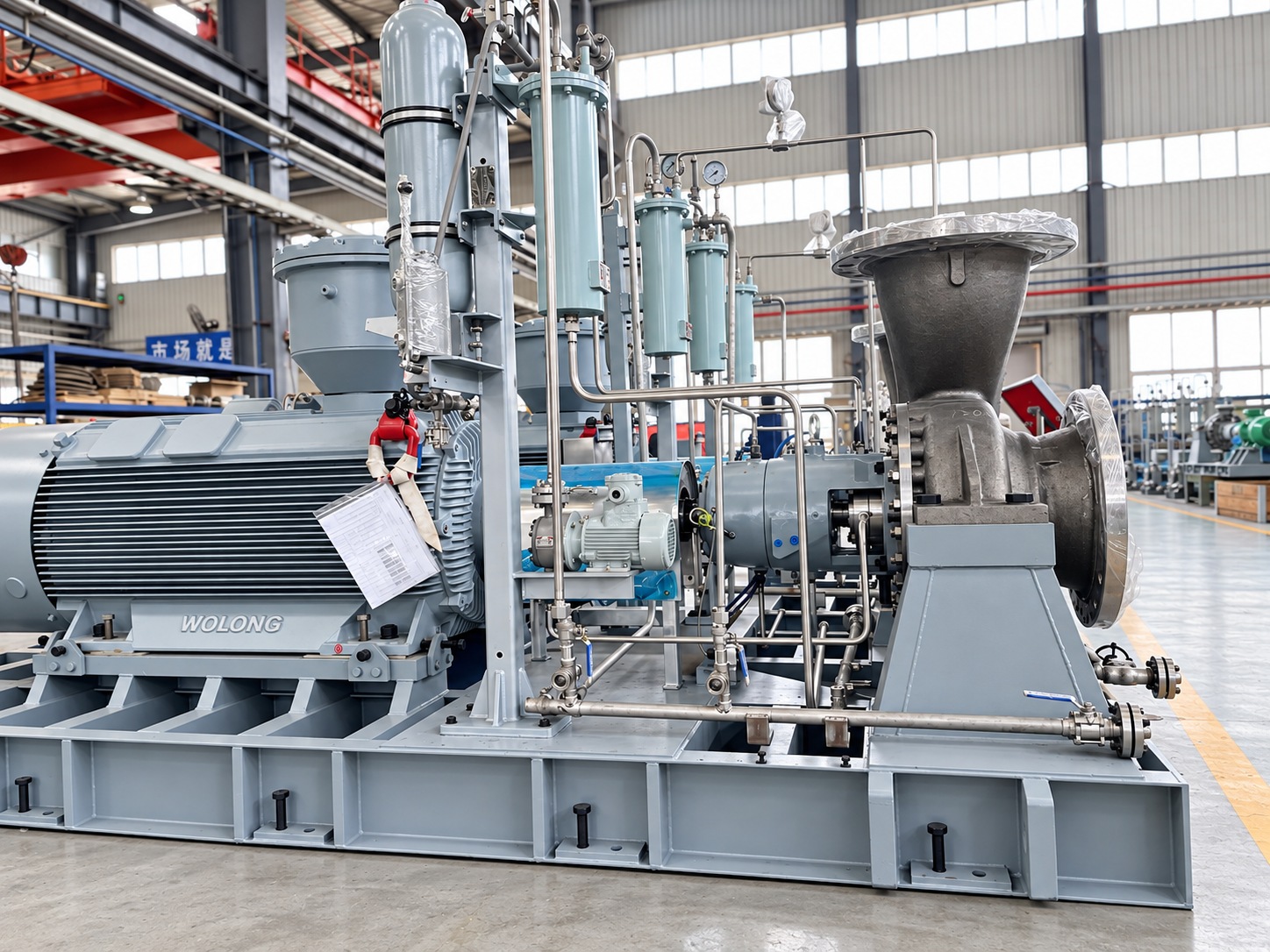

Vista lateral de una bomba accionada por motor con recipientes y tuberías auxiliares.

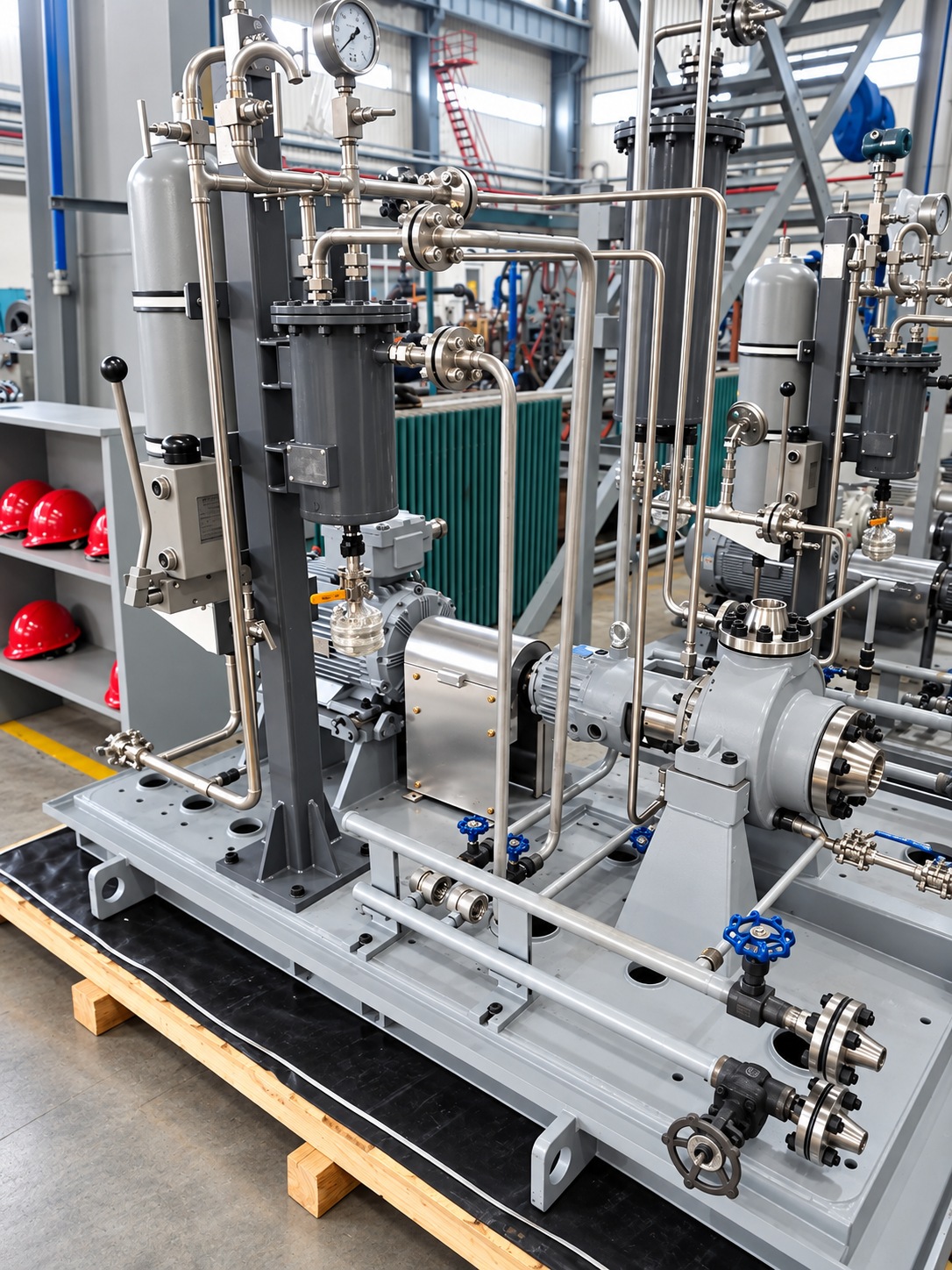

Bomba montada sobre bancada con recipientes auxiliares y tuberías conectadas.

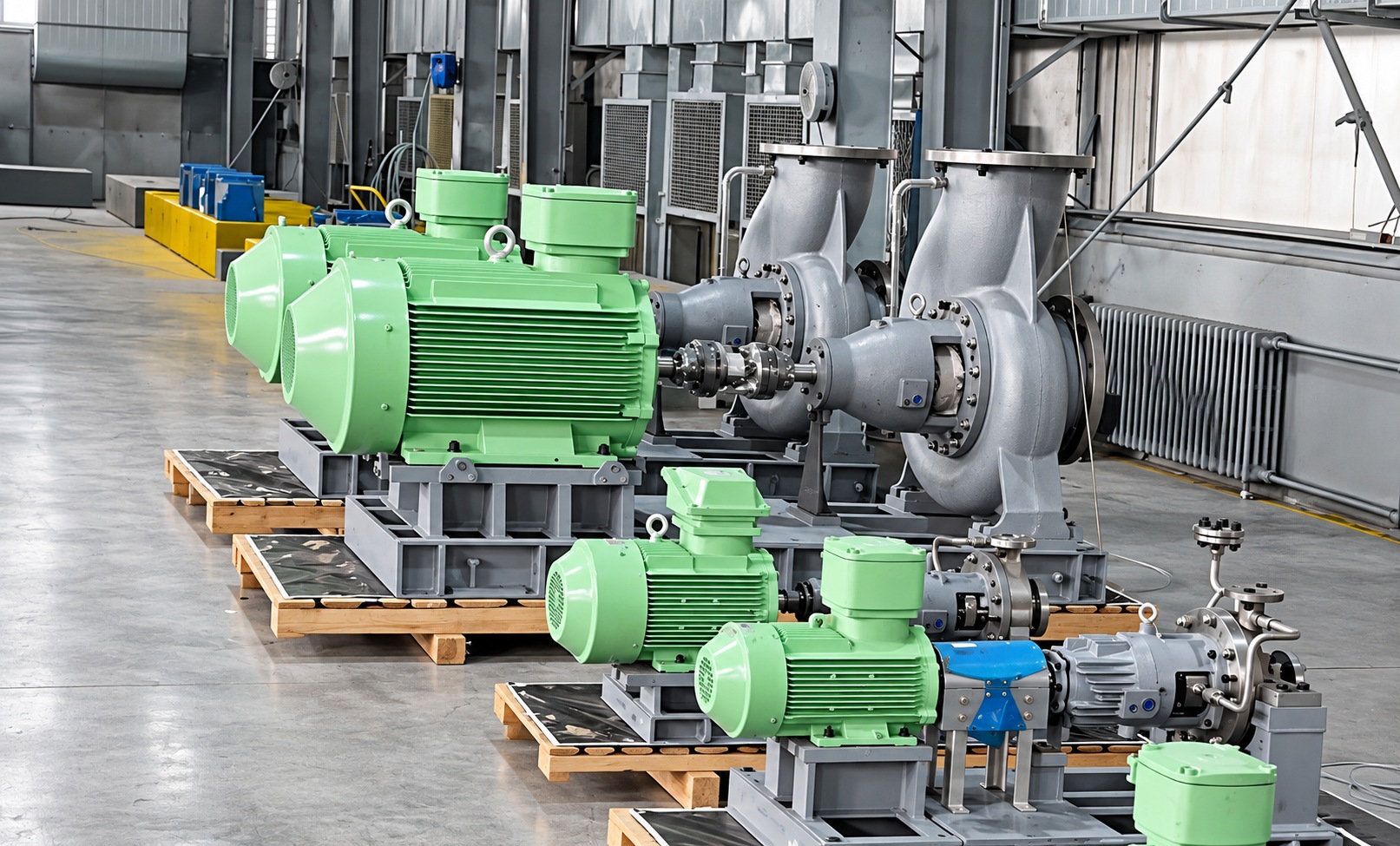

Conjuntos de bombas accionadas por motor sobre soportes de transporte de madera.

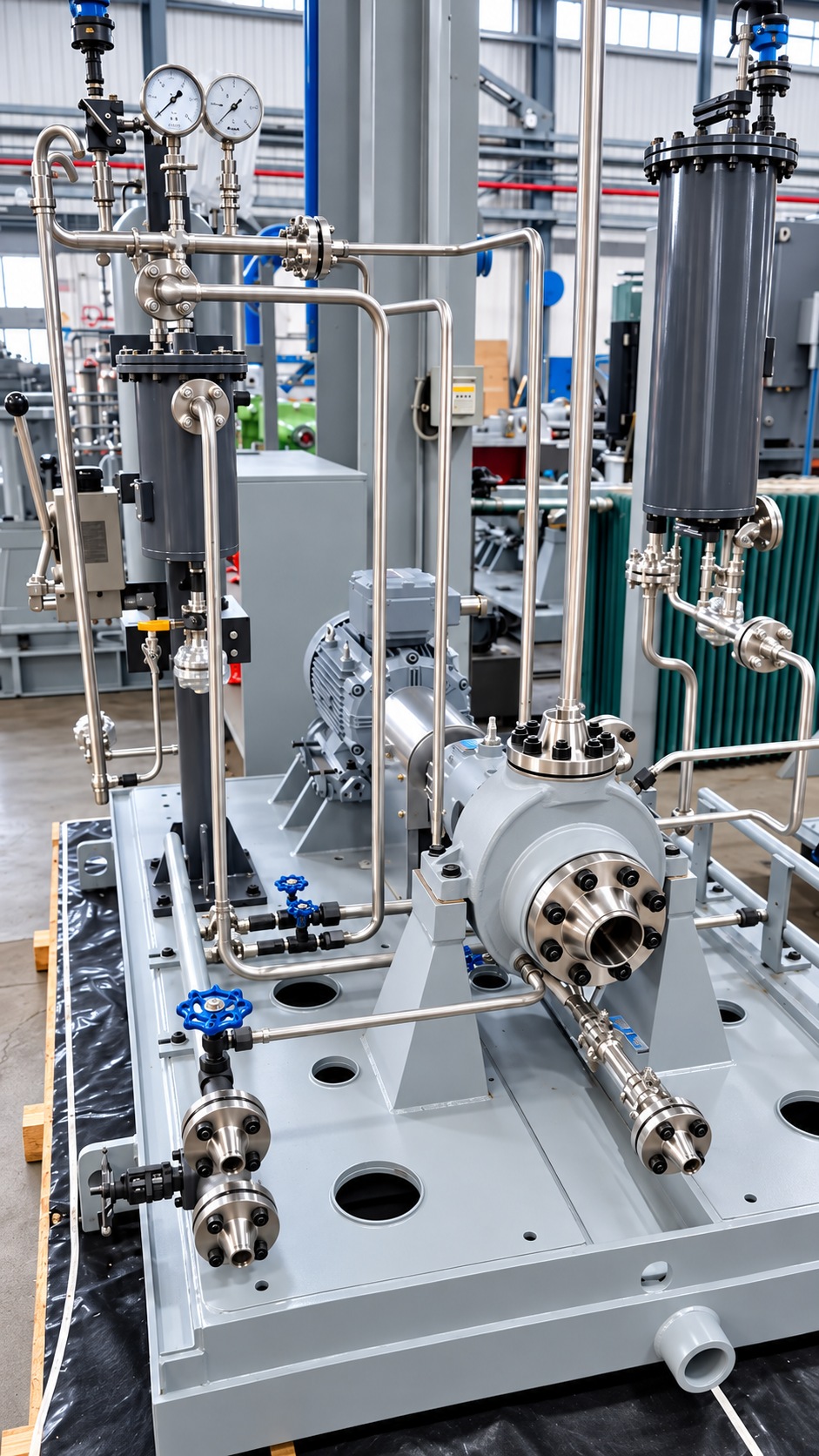

Vista frontal de la carcasa de la bomba, la entrada bridada y las tuberías auxiliares.

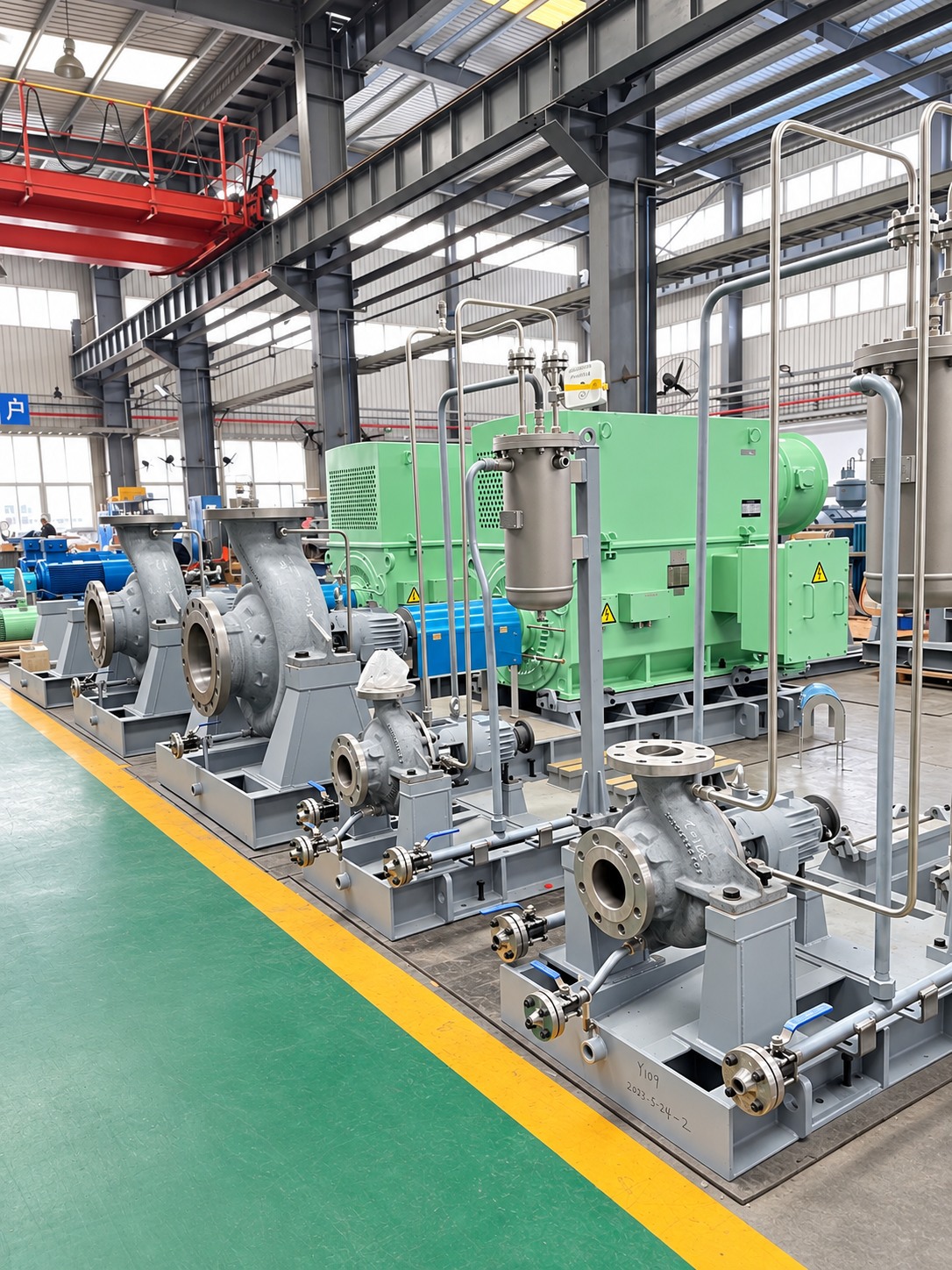

Conjuntos de bombas de distintos tamaños dispuestos en el taller.

Más sobre nuestra bomba y piezas

La gama atiende aplicaciones de proceso de servicio ligero y medio. Las propiedades del líquido, el contenido de sólidos, las condiciones de aspiración y la temperatura determinan si resulta adecuada una configuración estándar o uno de los diseños especiales.
El alcance ofrecido abarca bombas horizontales de una etapa en voladizo y las opciones de diseño especial indicadas, sujeto a revisión técnica.
Las fotografías muestran conjuntos de ejemplo; el motor, el acoplamiento, la bancada y los equipos auxiliares suministrados para cada pedido se definen en el alcance acordado.
