TIME ROLLING · PRODUCCIÓN DE PETRÓLEO Y GAS
Varillas de bombeo y accesorios
Time Rolling suministra varillas de bombeo y accesorios de acoplamiento para pozos de petróleo bombeados con varillas. La fabricación combina recalcado continuo, mecanizado CNC e inspección por partículas magnéticas fluorescentes, con una capacidad publicada de hasta cinco millones de metros por año.
- Grados C y D
- API 11B
- Prueba de partículas magnéticas con cabezal de varilla
- 100%
- Producción máxima de fábrica publicada
- 5 millones de m/año
Fabricación e inspección de varillas de bombeo
Las materias primas se inspeccionan antes de la producción. El enderezamiento, el recalcado continuo y el mecanizado CNC preparan el cuerpo y los extremos de la varilla, seguidos de una inspección con partículas magnéticas fluorescentes antes de la entrega.

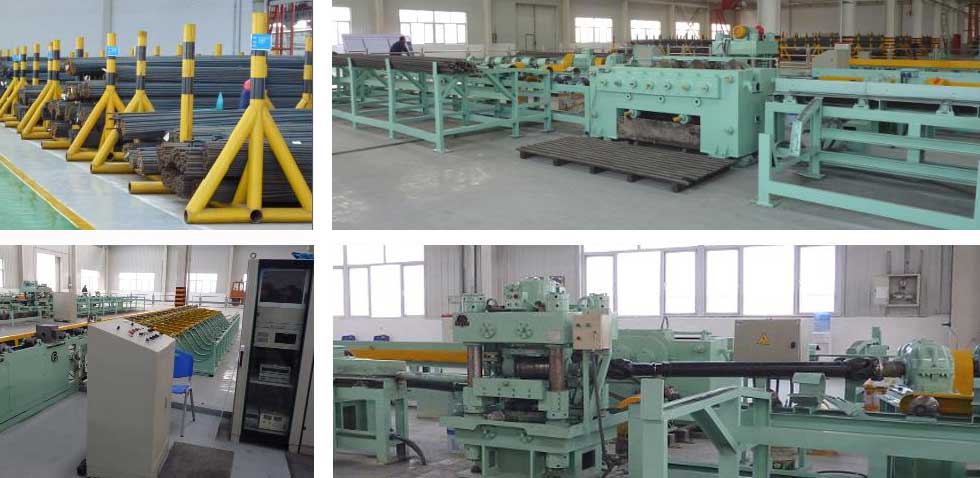

01 Materia prima y alisado
Inspeccione el material entrante y enderece las barras calientes para respaldar la precisión dimensional.

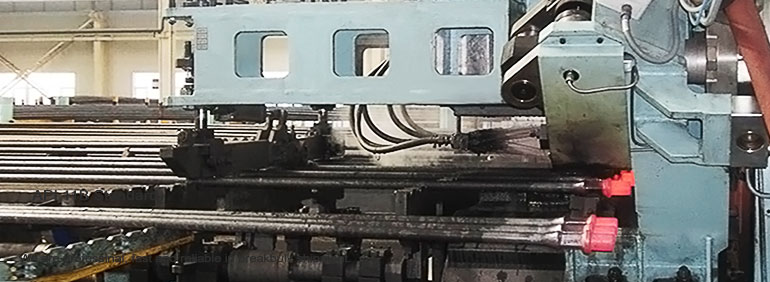

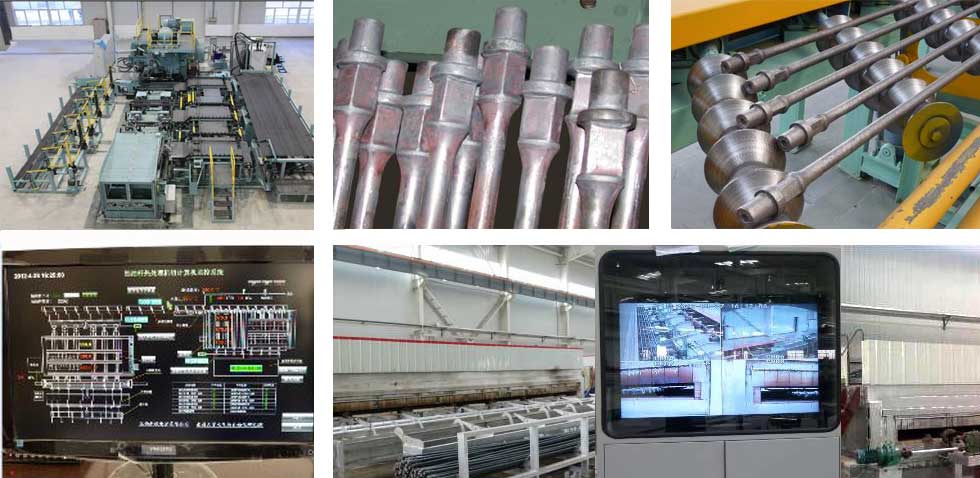

02 malestar continuo
Utilice la línea de producción automática de recalcado continuo de origen ruso para formar extremos de varilla.

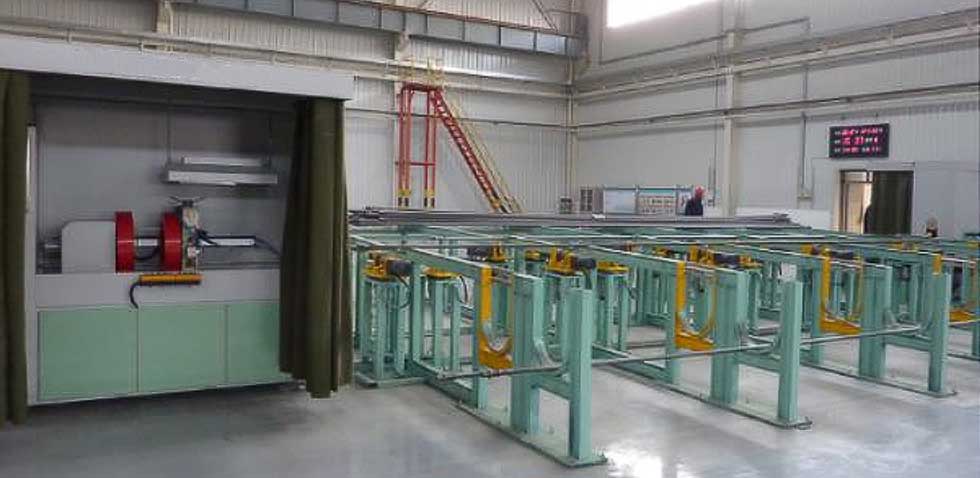

03 Inspección de partículas magnéticas
Realice pruebas de partículas magnéticas fluorescentes en los cabezales de las varillas antes de la entrega.

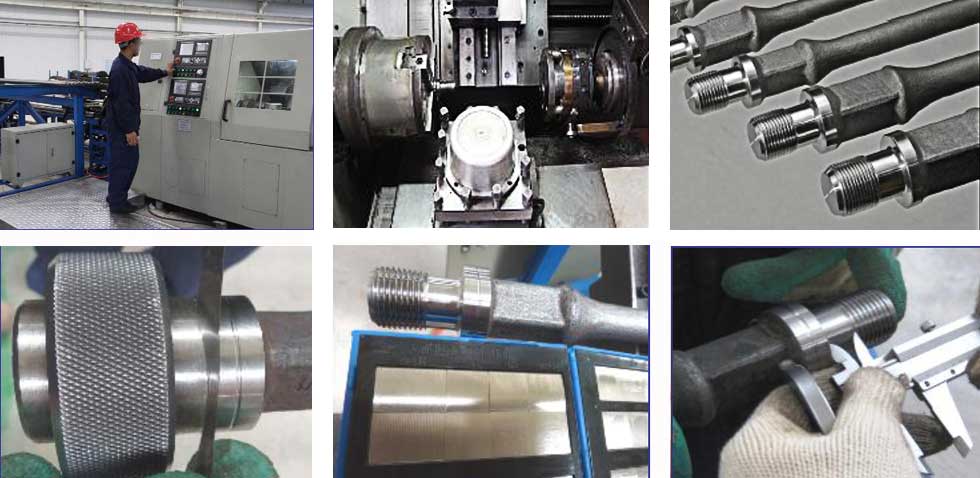

04 Mecanizado CNC
Mecanizar extremos y roscas de varillas de bombeo utilizando equipos CNC.

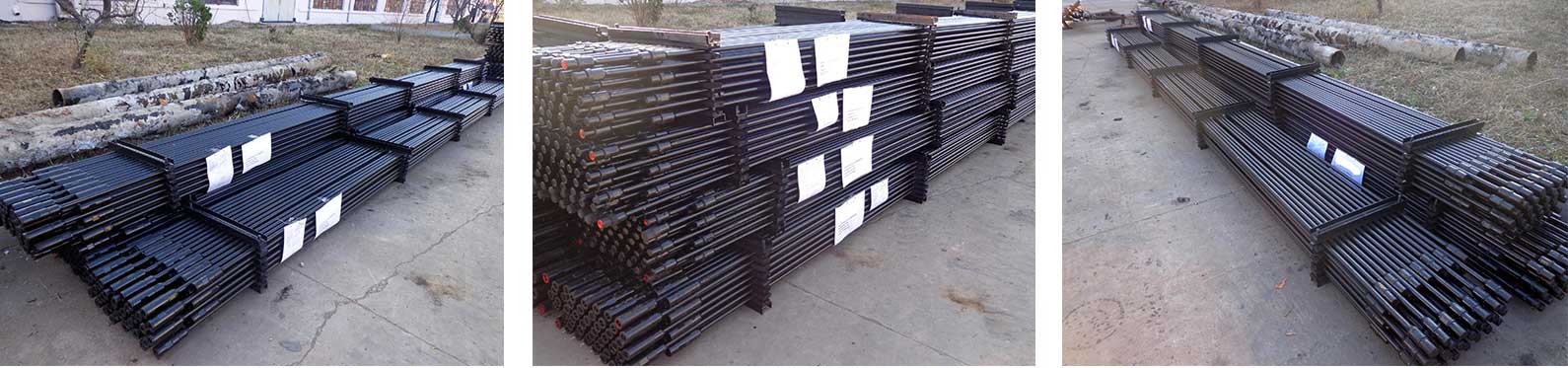

Grados y dimensiones de varillas de bombeo
Las varillas de bombeo ordinarias se fabrican según la especificación API 11B en grados C y D. También se ofrecen varillas de grado H para aplicaciones de pozos y bombas más grandes. Revise los requisitos de grado, tamaño y conexión en comparación con las condiciones de operación.
| Tamaño nominal pulgadas | Diámetro exterior mm | En Diámetro Nominal de la Rosca | Ancho para la llave | Longitud | ||
|---|---|---|---|---|---|---|
| mm | pulgada | mm | ft | |||
| ⅝ | 15.88 | 1 5/16 | 22.2 | ⅞ | 7518 ~ 9042 | 25 ~ 30 |
| ¾ | 19.05 | 1 1/16 | 25.4 | 1 | ||
| ⅞ | 22.23 | 1 3/16 | 25.4 | 1 | ||
| 1 | 25.40 | 1⅜ | 33.3 | 1 5/16 | ||
| 1⅛ | 28.58 | 1 9/16 | 38.1 | 1½ | ||
| Longitud de la caña pony: 20, 44, 68, 92, 116 pulgadas | ||||||

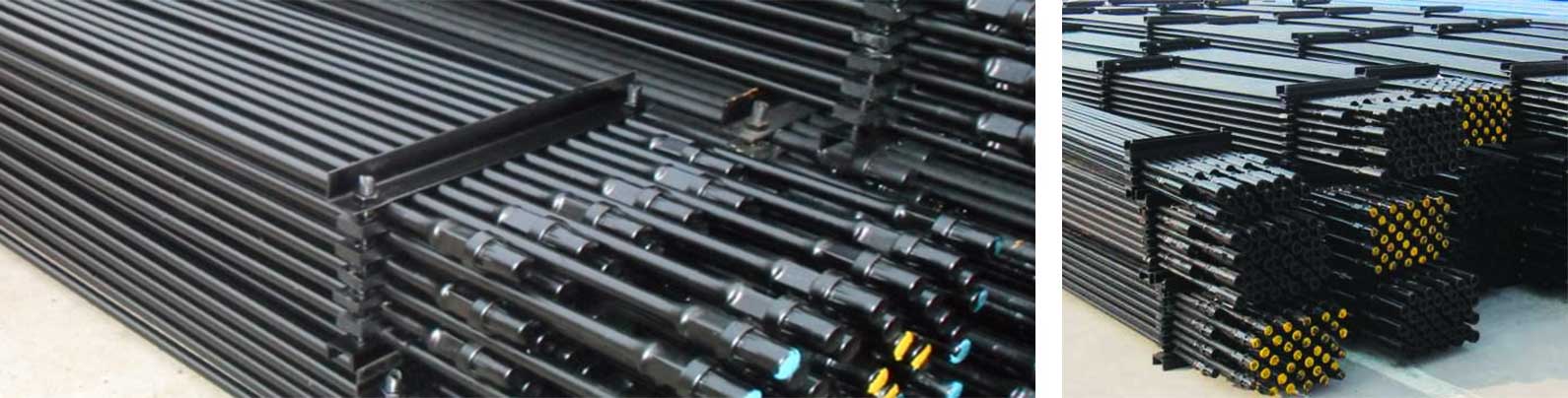

Configuraciones de varilla
Las varillas de bombeo huecas y las configuraciones de varillas adicionales complementan la gama de varillas estándar. Especifique las dimensiones requeridas y la disposición del acoplamiento para la geometría y las condiciones de servicio del pozo.
Acoplamientos giratorios y rígidos para varilla de bombeo
Los acoplamientos giratorios introducen articulación en la sarta de varillas, lo que ayuda a transferir la carga de las barras de plomo y reduce la unión en pozos desviados. Los acoplamientos rígidos también están diseñados para reducir el arrastre por fricción y respaldar una carrera efectiva de la bomba de fondo de pozo.
El espacio libre crea una superficie de apoyo para la sarta inferior y reduce el contacto entre las varillas, las barras de plomo y las paredes de la tubería. Un pivote puede girar 360° alrededor de su línea central, lo que ayuda a reducir el retroceso del hilo; Los perfiles de acoplamiento aerodinámicos limitan la fricción del fluido y los efectos del pistón.

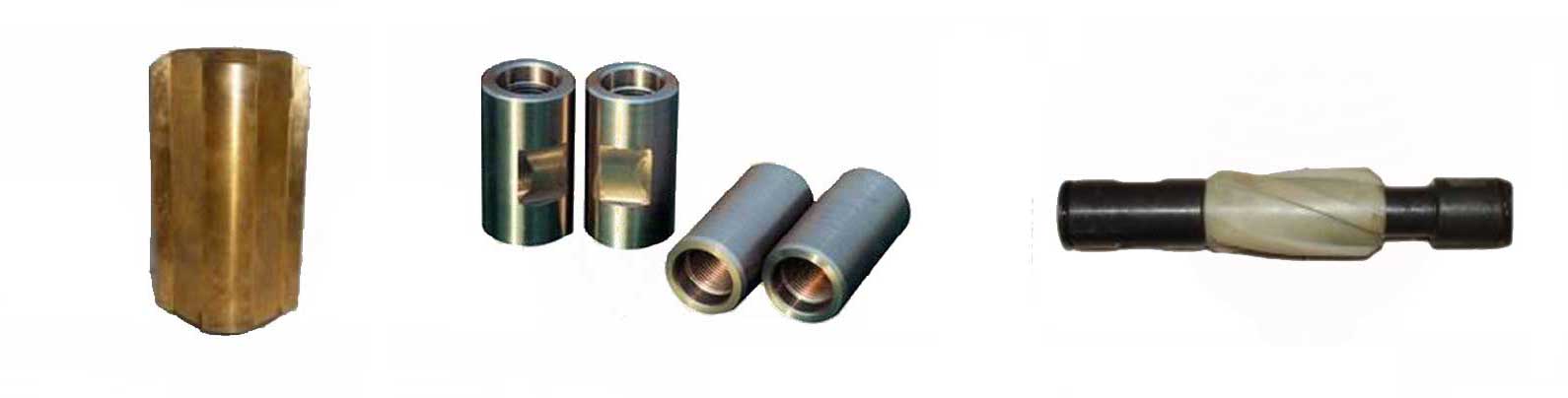

Accesorios para acoplamientos de varillas de bombeo
Revise las dimensiones de conexión y acoplamiento de varillas juntas cuando especifique la sarta completa de varillas de bombeo.
