Bombas de varillas
Las bombas de varilla de bombeo Time Rolling levantan el aceite mediante un movimiento alternativo del émbolo impulsado por la sarta de varillas de superficie. La gama incluye bombas convencionales estándar API y diseños especiales configurados para las condiciones del pozo.
- Bombas de varilla convencionales
- Estándar API
- Longitud del cilindro de la bomba galvanizada
- Hasta 9 m
- Otras varillas y tubos
- Hasta 10 m

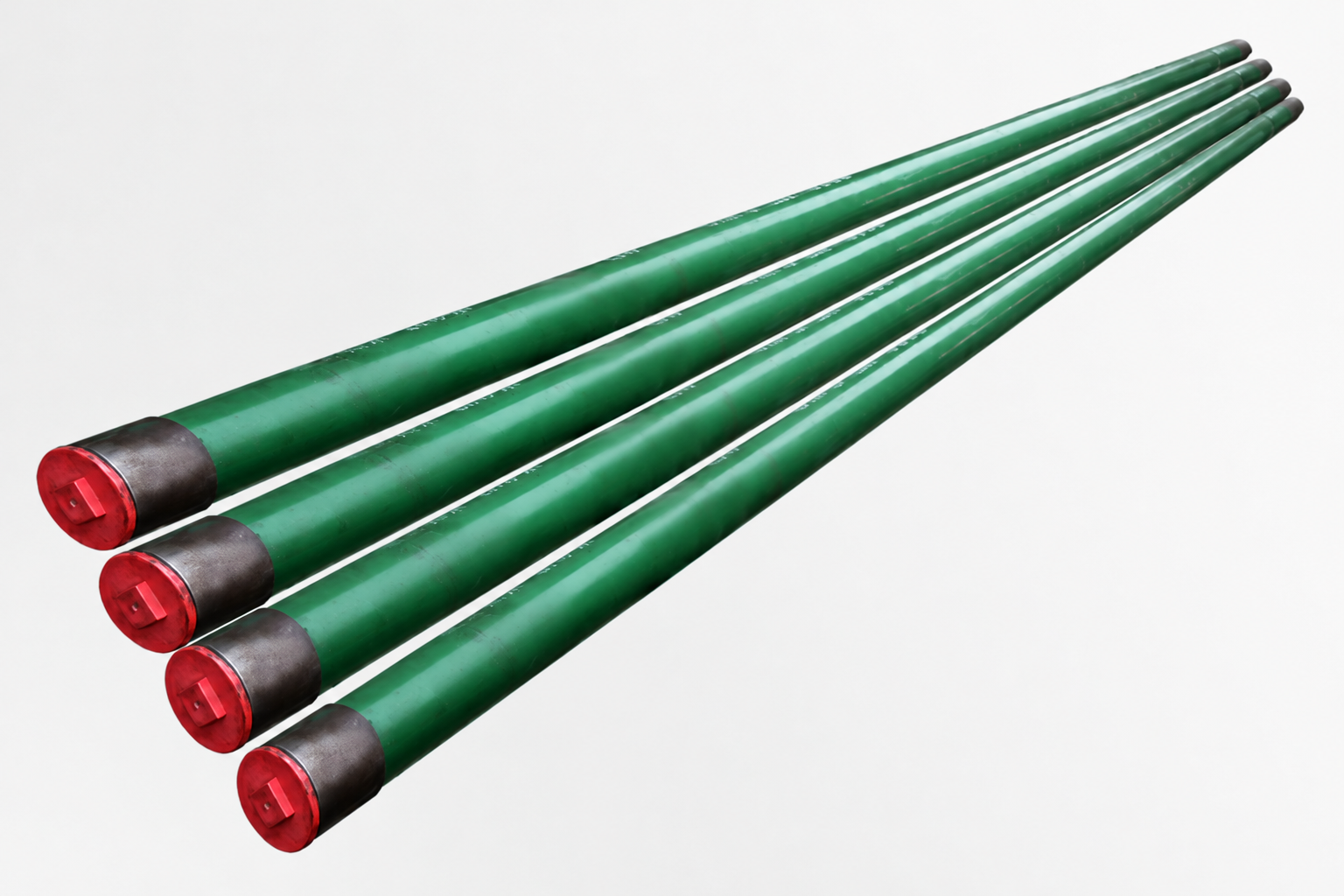

Bombas de varilla de bombeo convencionales
La sarta de varillas transfiere el movimiento de la superficie al émbolo del fondo del pozo. La acción recíproca mueve el petróleo hacia el interior de la tubería de producción y lo eleva a la superficie.
Las bombas convencionales siguen los requisitos API. Se pueden suministrar bombas de émbolo largo, bombas de suspensión y otras configuraciones según la configuración especificada por el cliente.
Dimensiones y aplicabilidad de la bomba
Compare los códigos de modelo, el diámetro de la bomba, las longitudes del émbolo y del cilindro, el tamaño de la tubería, el diámetro de la varilla y las dimensiones de la conexión en la tabla técnica.
| Modelo | Nombre del código | Diámetro de la bomba mm | Longitud del pistón M | Barril de bomba m | Tubería de diámetro exterior. mmm | Diámetro de la varilla de bombeo mm | Conexión extendida m | Aplicabilidad |
|---|---|---|---|---|---|---|---|---|
| bomba de tubo | 20/25-106TH | 28.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | Adecuado para pozos petrolíferos cuyos fluidos producidos contienen sales, azufre, dióxido de carbono, bacterias y pequeñas cantidades de arena. |
| 20/25-125TH | 31.8 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | ||
| 20/25-150TH | 38.1 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 20/25-175TH | 44.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 25-200TH | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-225TH | 57.2 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-275TH | 69.9 | 06~2.1 | 3.3~9.5 | 88.9 | 22.2 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| bomba de varilla | 20-125RH/W | 31.8 | 06~2.1 | 3.3~9.5 | 60.3 | 19.1 | 0.6~0.9 | |
| 25-150RH/W | 38.1 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-175RH/W | 44.5 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-200RH/W | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-225RH/W | 57.2 | 06~2.1 | 3.3~9.5 | 88.9 | 19.1 | 0.6~0.9 |

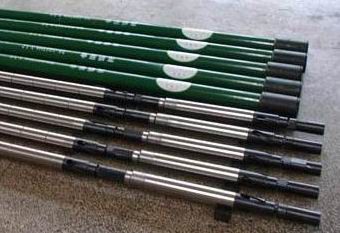

Bombas especiales de varilla de bombeo
Los diseños especiales de bombas de varilla abordan pozos con arena, gas o petróleo de alta viscosidad, así como aplicaciones inclinadas, sin tubería y otras aplicaciones específicas del campo. La selección de bombas y componentes se basa en las condiciones del campo y los requisitos del cliente.
- Revestimiento de barriles de circuito cerrado y bruñido horizontal de orificio profundo para barriles galvanizados de hasta 9 m de largo; otras varillas y tubos hasta 10 m.
- Las opciones de émbolo incluyen acero inoxidable, acabados galvanizados y superficies soldadas por pulverización Ni-P.
- Las bolas y los asientos de las válvulas están disponibles en materiales de acero inoxidable, cerámica y carburo.
