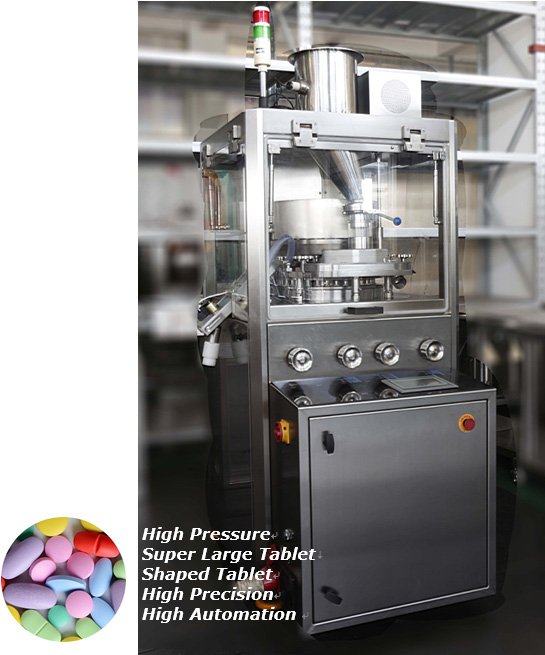

La serie TRPT-D26 de prensas rotativas de comprimidos de alta velocidad está diseñada para ofrecer un alto rendimiento y fiabilidad. Su construcción estandarizada y modular la convierte en una solución económica para la producción farmacéutica.
Características principales
- Todas las piezas en contacto con el producto están fabricadas en SS316 / 304 u otros materiales aprobados por la FDA.
- Control mediante PLC.
- Componentes principales de marcas líderes, como SIEMENS, SCHNEIDER y OMRON.
- Sellado fiable y protección contra el polvo.
- Las puertas de gran visibilidad ayudan a evitar la contaminación cruzada.
- Las piezas pueden desmontarse fácilmente para su mantenimiento.
- Acceso de 360 grados para observación y limpieza.

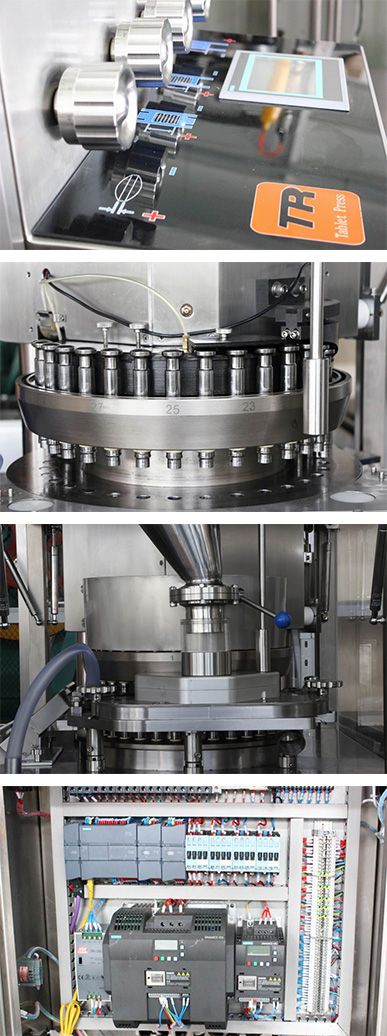

Sistema de compresión de comprimidos
La precompresión y la compresión principal utilizan un diseño compacto de cinco columnas que resiste la deformación bajo cargas elevadas, permite un funcionamiento estable a largo plazo, mejora la precisión del peso de los comprimidos y controla su dureza.
Sistema de alimentación forzada
Dos mezcladores mejoran el flujo de los gránulos para proporcionar una alimentación precisa a la prensa de comprimidos.
Control automático del peso de los comprimidos
Las prensas de la serie TRPT-D utilizan un sistema de control PLC con interfaz POD para supervisar y controlar automáticamente las desviaciones del peso de los comprimidos.
Sistema eléctrico
Los métodos de control avanzados y los componentes eléctricos fiables de proveedores líderes proporcionan control programado y protección mediante enclavamientos.
Lubricación centralizada
Un sistema automático e intermitente de lubricación a presión funciona con un caudal bajo mediante una bomba central y un distribuidor de alta precisión.
Datos técnicos de la TRPT-D26
| Parámetro | Valor |
|---|---|
| Matrices y punzones | 26 juegos |
| Tipo de utillaje | D |
| Fuerza de precompresión | 30 kN |
| Fuerza máxima de compresión | 100 kN |
| Diámetro máximo del comprimido | 25 mm |
| Espesor máximo del comprimido | 10 mm |
| Profundidad máxima de llenado | 20 mm |
| Diámetro de la matriz | 38.1 mm |
| Diámetro del punzón | 25.35 mm |
| Velocidad de rotación | 110 rpm |
| Producción | 171 600 comprimidos/h |
| Tensión / frecuencia | 380 V / 50 Hz |
| Potencia del motor principal | 7.5 kW |
| Dimensiones | 820 × 1100 × 1750 mm |
| Peso | 1600 kg |

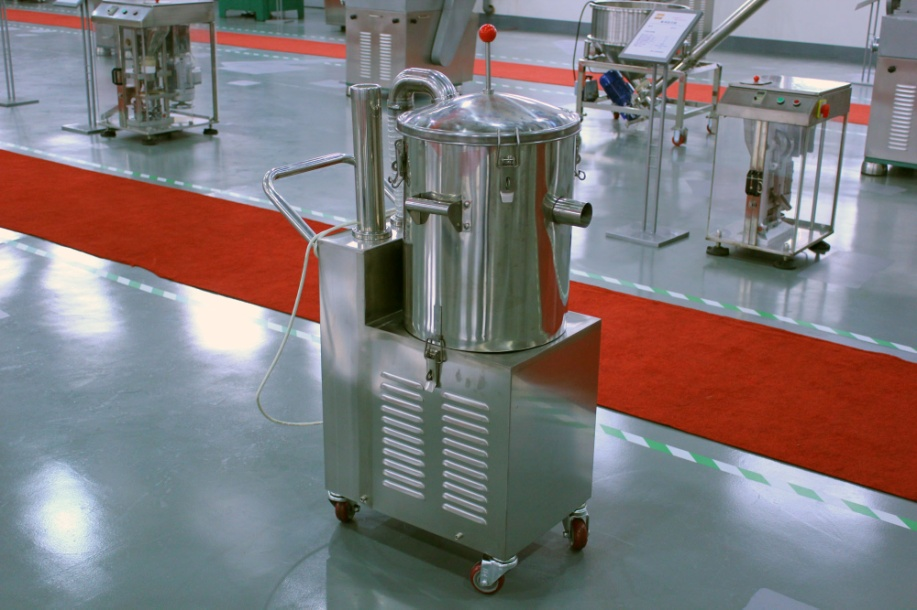

Colector de polvo TRCJ-1.1
Se utiliza para eliminar el polvo de equipos y prensas de comprimidos en entornos de producción farmacéutica, alimentaria, química y de otras industrias. Todas las piezas en contacto con el producto son de acero inoxidable.
| Parámetro | Valor |
|---|---|
| Caudal de aire de aspiración | 360 m³/h |
| Vacío mínimo | 19 500 Pa |
| Potencia total | 1.1 kW |
| Dimensiones | 700 × 460 × 1030 mm |
| Peso | 70 kg |

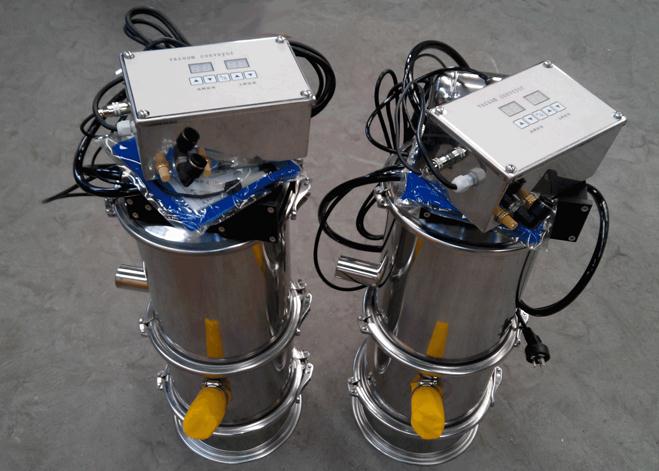

Tolva de carga por vacío TRVC-1
Este sistema de transporte por vacío de tercera generación utiliza una bomba eyectora multietapa y un filtro metálico. Procesa polvos y gránulos y disipa la electricidad estática.
Características de la TRVC-1
- Accionada por aire comprimido.
- Cumple las normas GMP.
- Evita la segregación de polvos y gránulos.
- Los filtros de aleación de titanio no se arrugan ni se desgastan.
- Elimina la electricidad estática.
- Fabricada con materiales no tóxicos y resistentes a la corrosión.
- Evita la contaminación cruzada.
- Los materiales no se adhieren a la superficie interior del transportador.
- Control inteligente y un alto nivel de automatización.
- Diseño modular para facilitar la limpieza y el desmontaje.
| Parámetro | Valor |
|---|---|
| Capacidad de alimentación | 350 kg/h |
| Presión del aire | 0.6 MPa |
| Consumo de aire | 180 L/min |
| Dimensiones | Diámetro 140 × 560 mm |
| Peso | 35 kg |

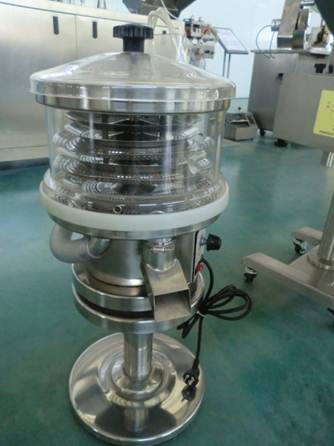

Desempolvador de comprimidos TRFQ-300
El TRFQ-300 es un equipo auxiliar para prensas de comprimidos de alta velocidad. Elimina el polvo adherido a las superficies de los comprimidos durante la compresión y se utiliza ampliamente en las industrias química, farmacéutica y alimentaria. También transporta comprimidos, piezas de medicamentos o gránulos. Su conexión a una unidad de aspiración o un soplador mejora su eficacia. Produce poco ruido y es fácil de mantener.
| Parámetro | Valor |
|---|---|
| Producción | 550 000 comprimidos/h |
| Ruido máximo | 82 dB |
| Distancia de eliminación del polvo | 3 m |
| Presión | 0.2 MPa |
| Dimensiones | 410 × 410 × 880 mm |
| Peso | 35 kg |

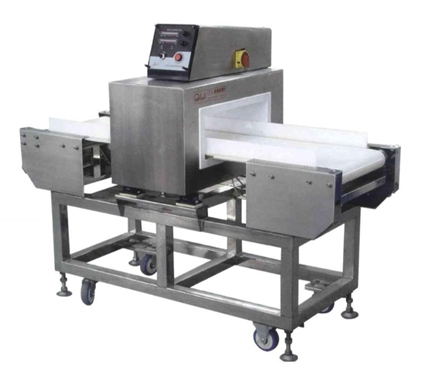

Detector de metales TRTF-II
Este detector identifica contaminantes metálicos y puede utilizarse en una línea de producción de prensas de comprimidos.
| Parámetro | Valor |
|---|---|
| Sensibilidad a metales ferrosos (Fe) | Diámetro 1.0 mm |
| Sensibilidad al acero inoxidable (s.s.) | Diámetro 2.0 mm |
| Anchura de inspección | 400 mm |
| Altura de inspección | 150 mm |
| Potencia del motor | 1.5 kW |
| Dimensiones | 1300 × 830 × 1000 mm |
| Peso | 300 kg |
